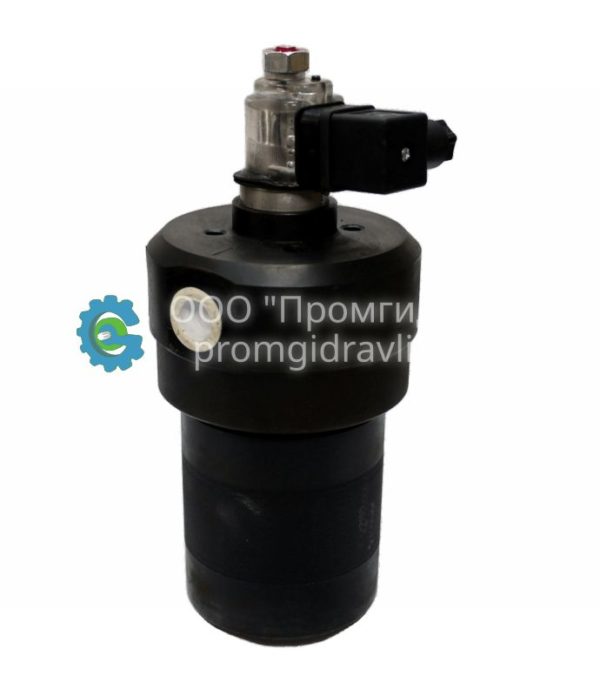

Фильтры напорные с индикатором загрязненности ФГМ
Фильтры напорные с индикатором загрязненности ФГМ применяются для очистки от механических примесей минеральных масел и негорючих жидкостей типа Промгидрол кинематической вязкостью до 200мм2/сек при температуре от +1°С до +80°С в гидросистемах металлорежущих, деревообрабатывающих станках, кузнечно-прессовых, литейных и других машин.
Фильтры по виду присоединений изготавливаются с резьбовым и притычным исполнениями, с тонкостью фильтрации 5, 10, 25, 40 мкм на номинальное давление 32 МПа.
Описание
Технические характеристики фильтров напорных ФГМ:
| Марка фильтра | Условный проход, мм | Давление нагнетания, МПа | Расход рабочей жидкости, л/мин | Тонкость фильтрации, мкм | Присоединение | Масса, кг |
| 1ФГМ32-05М (К) | 12 | 32 | 16 | 5 | (М22х1,5) К1/2″ |
5 |
| 1ФГМ32-10М (К) | 12 | 32 | 40 | 10 | ||
| 1ФГМ32-25М (К) | 12 | 32 | 40 | 25 | ||
| 1ФГМ32-40М (К) | 12 | 32 | 50 | 40 | ||
| 2ФГМ32-05М (К) | 20 | 32 | 25 | 5 | (М27х1,5) К3/4″ |
6,5 |
| 2ФГМ32-10М (К) | 20 | 32 | 80 | 10 | ||
| 2ФГМ32-25М (К) | 20 | 32 | 80 | 25 | ||
| 2ФГМ32-40М (К) | 20 | 32 | 100 | 40 | ||
| 3ФГМ32-05М (К) | 32 | 32 | 63 | 5 | (М42х2) К11/4″ |
13,5 |
| 3ФГМ32-10М (К) | 32 | 32 | 200 | 10 | ||
| 3ФГМ32-25М (К) | 32 | 32 | 200 | 25 | ||
| 3ФГМ32-40М (К) | 32 | 32 | 200 | 40 | ||
| 4ФГМ32-05М (К) | 40 | 32 | 100 | 5 | (М48х2) К11/2″ |
19,5 |
| 4ФГМ32-10М (К) | 40 | 32 | 320 | 10 | ||
| 4ФГМ32-25М (К) | 40 | 32 | 320 | 25 | ||
| 4ФГМ32-40М (К) | 40 | 32 | 400 | 40 | ||
| 1ФГМ32Н-10М (К) | 12 | 32 | 16 | 10 | (М22х1,5) К1/2″ | 5 |
| 2ФГМ32Н-10М (К) | 20 | 32 | 32 | (М27х2) К3/4″ | 6,5 | |
| 3ФГМ32Н-10М (К) | 32 | 32 | 63 | (М42х2) К11/4″ | 13,5 | |
| 4ФГМ32Н-10М (К) | 40 | 32 | 125 | (М48х2) К11/2″ | 19,5 | |
| 1ФГМ32Н-25М (К) | 12 | 32 | 32 | 25 | (М22х1,5) К1/2″ | 5 |
| 2ФГМ32Н-25М (К) | 20 | 32 | 63 | (М27х2) К3/4″ | 6,5 | |
| 3ФГМ32Н-25М (К) | 32 | 32 | 100 | (М42х2) К11/4″ | 13,5 | |
| 4ФГМ32Н-25М (К) | 40 | 32 | 200 | (М48х2)К11/2″ | 19,5 |
