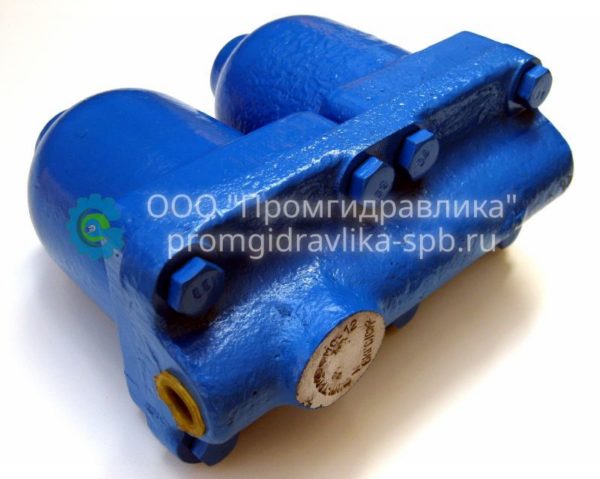

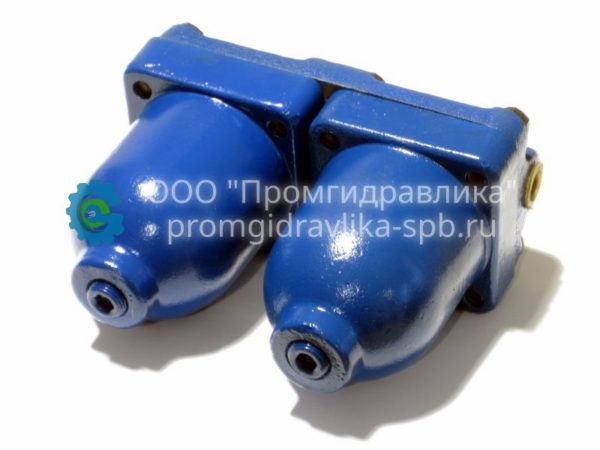

Фильтры магнитно-сетчатые ФМС-1М
Фильтры магнитно-сетчатые типа ФМС-1М и ФМС-2М предназначены для очистки масел на минеральной основе от содержащихся в них механических примесей и ферромагнитных частиц в гидравлических системах станков и других гидрофицированных машин, работающих при номинальном давлении 6,3 кгс/см².
Фильтры работают на маслах с кинематической вязкостью до 500 сСт и при температуре масла от плюс 10 до плюс 60ºC. Диапазон температуры окружающей среды от плюс 10 до плюс 55ºC.
Описание
Технические характеристики:
| Наименование фильтра |
Условный проход, мм | Номинальный расход, л/мин | Тонкость фильтрации, мкм | Степень очистки магн. частиц, % | Масса, кг |
| 0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М |
10 | 8 16 16 |
40 80 160 |
85 | 5 |
| 0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М |
16 | 16 32 32 |
40 80 160 |
10,5 | |
| 0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М |
10 | 8 16 16 |
40 80 160 |
3 | |
| 0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М |
16 | 16 32 32 |
40 80 160 |
7 |
Устройство и принцип работы.
Фильтры магнитно-сетчатые ФМС-1М – с резьбовым присоединением на трубах; ФМС-2М – встраиваемые, для установки непосредственно в гнезда корпуса деталей.
Фильтр магнитно-сетчатый с резьбовым присоединением типа ФМС-1М состоит из крышки 7 (рис. 1), к которой болтами крепится два стакана 3. Стыки между крышкой и стаканами уплотняются резиновыми кольцами 6. В одном из стаканов помещен сетчатый фильтрующий элемент 1, а в другом – магнитный фильтрующий элемент (магнитный уловитель).
Соединение сетчатого фильтрующего элемента с крышкой – резьбовое.
Магнитный уловитель представляет собой набор плоских магнитов 5, разделенных шайбами 4 и насаженных на ось 2.
Загрязненное масло через входное отверстие в крышке фильтра поступает в стакан с сетчатым фильтрующим элементом. Проходя через сетку, масло очищается от механических примесей, затем проходит по каналам в крышке и поступает в стакан с магнитным уловителем. Омывая магниты, масло очищается от ферромагнитных частиц, пропущенных сетчатым фильтрующим элементом, и отфильтрованное идет черех выходное отверстие к месту потребления. Притянутые магнитом ферромагнитные частички образуют на его поверхности щетку, которая становится как бы дополнительным фильтрующим элементом, очищающим масло от немагнитных частиц, пропущенных сетчатым фильтрующим элементом.
Фильтр магнитно-сетчатый встраиваемый ФМС-2М отличается от фильтра ФМС-1М конструкцией крышки 1 (рис. 2) и отсутствием стаканов, так как фильтра встраивается в механизм.

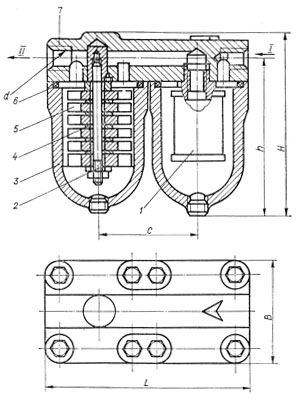

Фильтр с резьбовым присоединением рис. 1: 1 – фильтрующий элемент; 2 – ось; 3 – стакан; 4 – шайба; 5 – магнит; 6 – кольцо; 7 – крышка; I – вход; II – выход. Фильтр встраиваемого типа рис. 2: 1 – крышка; I – вход; II – выход.
Фильтр магнитно-сетчатый с резьбовым присоединением типа ФМС.
| Обозначение | d | Размеры, мм | ||||
| H | h | L | B | C | ||
| ФМС-12М | К3/8” | 155 | 133±2.0 | 171 | 85 | 85±1,0 |
| ФМС-13М | К1/2” | 195 | 172 | 235 | 115 | 112±1,0 |
Фильтр магнитно-сетчатый встраиваемый типа ФМС-2М.
| Обозначение | d | Размеры, мм | ||||||
| H | h | L | B | D | C | d1 | ||
| ФМС-22М | К3/8” | 125 | 105±5,0 | 171 | 85 | 60 | 85±1,0 | 11 |
| ФМС-23М | К1/2” | 155 | 131 | 235 | 115 | 85 | 112±1,0 | 13 |
