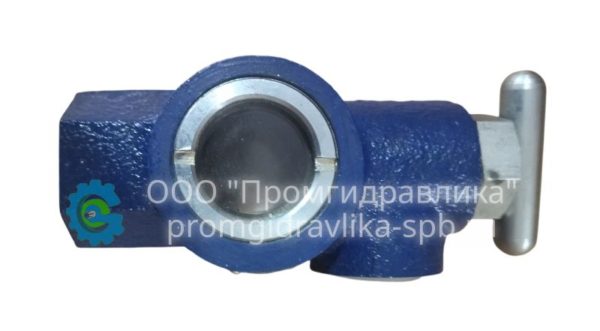

Дроссели смазочные ДРЖ
Смазочные дроссели ДРЖ-10, ДРЖ-16, ДРЖ-20, ДРЖ-25 предназначены для регулирования подачи и визуального наблюдения за потоком жидкого смазочного материала к трущимся поверхностям.
Смазочные дроссели регулируют подачу и визуальное наблюдение за расходом жидкого смазочного материала с кинематической вязкостью от 4 до 400 мм2/с (сСт) при температуре окружающей среды от 1 до 55°С и смазочного материала от 5 до 50°С.
Дроссели изготавливаются для эксплуатации в районах с умеренным климатом — исполнение УХЛ4 и в районах с тропическим климатом — исполнение 04 по ГОСТ 1510-69.
Дроссели смазочные соответствуют требованиям ТУ 24.00.10.016-88.
Описание
Технические характеристики смазочных дроссели типа ДРЖ:
| Параметры | Типоразмеры | |||
| ДРЖ-10 | ДРЖ-16 | ДРЖ-20 | ДРЖ-25 | |
| Условный проход, Ду, мм | 10 | 16 | 20 | 25 |
| Диаметр по ГОСТ 6211-81 | Rc 3/8 | Rc 1/2 | Rc 3/4 | Rc 1 |
| Номинальный расход рабочей жидкости, л/мин | 1 | 1 | 1,6 | 1,6 |
| Масса, кг, не более | 1,6 | 1,6 | 2,2 | 2,2 |
| Габаритные и присоединительные размеры, мм | ||||
| Н (высота) | 110 | 110 | 144 | 144 |
| L (длина) | 84 | 84 | 103 | 103 |
| В (ширина) | 54 | 54 | 68 | 68 |
