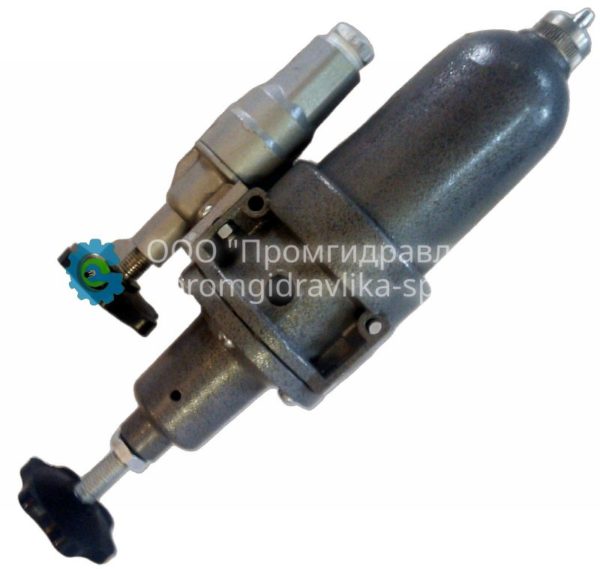

Блоки кондиционирования воздуха БК и БК-А
Блоки кондиционирования БК и БК-А с условными проходами 10 и 16 мм предназначены для подготовки сжатого воздуха в пневмоприводах различного назначения.
Блок БК-А включает в себя крановый пневмораспределитель и блок подготовки воздуха П-ФРК. Блок БК дополнительно содержит маслораспылитель П-М.
Блоки кондиционирования рассчитаны для работы на сжатом воздухе давлением от 0.1 МПа до 1.0МПа, очищенном не грубее 12 класса по ГОСТ 17433.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Описание
Технические характеристики блоков кондиционирования воздуха:
| Наименование параметра | Типоразмеры | |||
| БК-10-1 БК-10-2 |
БК-16-1 БК-16-2 |
БКА-10-1 БКА-10-2 |
БКА-16-1 БКА-16-2 |
|
| Значение параметра | ||||
| Условный проход, мм | 10 | 16 | 10 | 16 |
| Минимальное давление на входе, МПа | 0,1 | |||
| Расход воздуха при давлении на выходе 0,4МПа, м3/мин: — номинальный, не менее — минимальный, не более |
0,55 0,16 |
1,0 0,16 |
0,55 0,16 |
1,0 0,16 |
| Степень влагоотделения, %, не менее | 90 | |||
| Абсолютная тонкость фильтрации, мкм | 40 | |||
| Диапазон настойки давления, МПа | 0,05 — 0,90 | |||
| Изменение редуцированного давления на выходе при изменении расхода, МПа, не более | 0,04 | 0,05 | 0,04 | 0,05 |
| Изменение редуцированного давления на выходе при изменении давления на входе, МПа, не более | 0,035 | |||
| Превышение давления на выходе клапана над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, МПа, не более | 0,06 | |||
| Полезная вместимость резервуара для сбора конденсата, см3, не менее | 100 | |||
| Отвод конденсата | Полуавтоматический с возможностью ручного | |||
| Подача масла, капли/мин: — при минимальном расходе воздуха, не менее — при максимальном расходе воздуха: минимальная, не более максимальная, не менее |
2
5 |
2
5 |
— | — |
| Полезная вместимость резервуара для масла, см3, не менее | 200 | 200 | — | — |
| Присоединение: Резьбы конические К3/8″ и К1/2″ выполнены по ГОСТ 6111-52 Резьбы трубные G3/8-А» и G1/2-А» выполнены по ГОСТ 6357-81 |
К3/8″ G3/8-A» |
К1/2″ G1/2-A» |
К3/8″ G3/8-A» |
К1/2″ G1/2-A» |
| Общая утечка сжатого воздуха в диапазоне давлений от 0,1МПа до 1,0МПа, не более | 269 | 237 | ||
| Масса,кг | 2,7 | 2,7 | 1,8 | 1,8 |
